氣動單向隔膜泵的工作原理
時間：2022-08-23 來源：上海立申水泵制造有限公司
氣動單向隔膜泵的工作原理

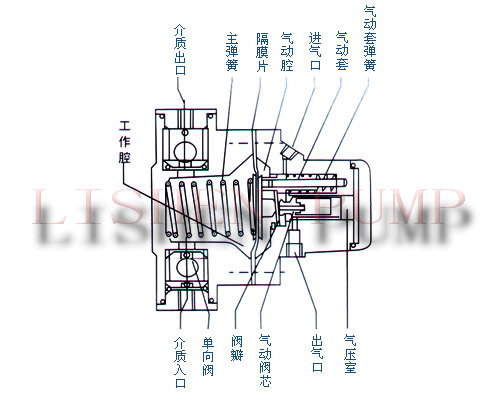

氣動單向隔膜泵由工作腔和氣動腔兩大部分組成，中間由隔膜片隔開，如圖示：壓縮空氣由進氣口進入氣動腔，由于壓力增大使隔膜片向左移，主彈簧被壓縮，單向閥開啟，將工作腔中的介質壓出，氣動閥芯左移關閉進氣口，空氣經閥瓣、氣動套、氣壓室，由出氣口排出，氣動腔減壓，隔膜片復位并向右推，進氣口開啟，進入下一個動作周期。連續往復式運動引導介質吸入和排出，完成介質的輸送工作。
